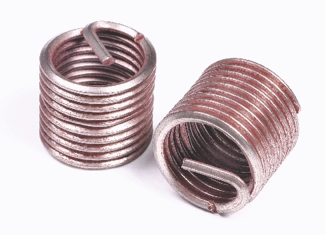

"AMECOIL" selbstsperrende Gewindeeinsätze.

Amecoil Gewinde mit Schraubensicherung
Diese selbstsperrende Produktserie entspricht in allen Punkten der klassischen Serie, wobei die Schraubensicherung durch polygonale Verkrümmung einer oder mehrerer Gewindewindungen erreicht wird.

Diese Verkrümmung verursacht eine wirkungsvolle Aufspannung an den Seitenwänden des Gewindes der Schraube und setzt somit die Aufdrehwirkung außer Kraft, die durch dynamische Belastung, Vibrationen und Wärmebelastung entsteht. Die so erhaltenen Bremsmomente sind vergleichbar mit den in der Norm ISO 2320 angegebenen Werten.

Das selbstsperrende Inox-Gewinde ist an seine roten Farbe erkennbar.


Bohren

Von + 0,1 bis + 1 vom Nenn-
durchmesser der Schraube. Fase ≤ des Gewinde-
boh- rerdurch-
messers.

Gewinde-
kernbohrung

Durchführung mit dem Gewindebohrer AMECOIL.

Einbau

Mit den Werkzeugen der klassischen Produktserie…

… Oder mit den Werkzeugen der Produktserie SR und damit mit geringerer Einbauzeit.

Unterbre-
chung des Antriebspins

Mit dem Unterbrecher AMECOIL, entweder zum Anschlagen oder mit automatischem Auslösen.

Eingebautes Gewinde


BREMSMOMENT
Maße Max. 1.
Zuschrauben
Min. 1.
Aufschrauben
Min. 5.
Aufschrauben
M3 0,43 0,12 0,08
M4 0,90 0,18 0,12
M5 1,60 0,29 0,20
M6 3,00 0,45 0,30
M8 6,00 0,85 0,60
M10 10,5 1,50 1,00
M12 15,8 2,30 1,60
M14 24,0 3,30 2,30
M16 32,0 4,50 3,00
M20 54,0 7,50 5,30
M24 80,0 11,5 8,00
Werte in Nm aus der Norm ISO 2320 (Schraube Klasse 8)

ALLGEMEINE MERKMALE
Material Maximale
Verwendungs-
temperatur*
Optionen für die
Oberflächen-
beschichtung
Anwendungen
Standardmaterial
Rostfreier Stahl 18.8
AISI 304 (1.4301)
AISI 302 (1.4310)
425°C (Spitzenwert)

315°C (permanent)
- Trockensch-
mierung
- Überziehen mit Cadmium
- Versilbern
- Verzinken
- Verzinnen
Alle normalen Anwendungen in allen Werkstoffen
Rostfreier Stahl Spezialstoffe:
AISI 304L, 316, 316L, 316Ti, 321
Bis 400°C
Permanent
Sonderanwendungen Säure-, korrosionsbeständig, Wärmefestigkeitseigenschaften – Nicht magnetisch
Phosphor-
Bronze
300°C (Spitzenwert)
250°C (permanent)
Überziehen mit Cadmium Werkstücke aus Kupfer. Gute Haltbarkeit bei einigen galvanischen Elementen
Inconel x 750
Nc 15 Fe Nba
750°C (Spitzenwert) Versilbern Heizkraftwerke
Raumfahrt
Luftverkehr
Turbokompressor
Nimonic 90
Nc 20 C. 18Ti
538°C (permanent)

(*) indicative values
